Focus UI开发手册V2.5.2

Focus UI是基于HTML5和MVP设计模式的UI组件库, 包括图形可视化/通用组件/表单管理等模块, 用于快速构建高性能Web应用和数据可视化

组件特点

快速轻量追求更小更快, 不依赖其他框架, 用简单的代码构建功能强大的高性能应用
简单易用基于MVC设计模式和面向对象的编程思想, 可快速上手, 使用简单
可扩展性丰富而完善的各种组件, 以及强大的扩展功能, 可灵活定制

开发类库

组件开发库主要包括两个文件

focus-ui.min.js组件库js文件, 请参考API文档
/theme/bootstrap.min.css组件库bootstrap风格css文件(通用组件)


            <!-- 引入js库 -->
            <script src="http://focus-ui.com/download/latest/focus-ui.min.js"></script>

            <!-- 引入css样式(如果不使用通用组件,可省略) -->
            <link rel="stylesheet" href="http://focus-ui.com/download/latest/theme/bootstrap.min.css">

请参考Hello World

浏览器兼容性

适用于任何支持HTML5的浏览器

Hello World!

以下是一个简单示例

        <!DOCTYPE html>
        <html lang="en">
        <head>
            <meta charset="UTF-8">
            <title>Hello World</title>
            <script src="../../_lib/focus-ui/focus-ui.min.js"></script> <!--导入开发包-->
            <script>
                z.ready(function () {
                    // 创建数据
                    var fromNode = new z.gv.Node({
                        name: "Focus",
                        x: 200, y: 100
                    });
                    var toNode = new z.gv.Node({
                        name: "UI",
                        x: 500, y: 300
                    });
                    var link = new z.gv.Link(fromNode, toNode, {
                        name: "Hello World\nwww.focus-ui.com"
                    });
                    // 创建组件
                    var gv = z.gv.GView({
                        appendTo: "#gvDiv",
                        data: [fromNode, toNode, link]
                    });
                });
            </script>
        </head>
        <body>
            <div id="gvDiv" style="width:600px;height:600px"></div> <!--组件所在div-->
        </body>
        </html>

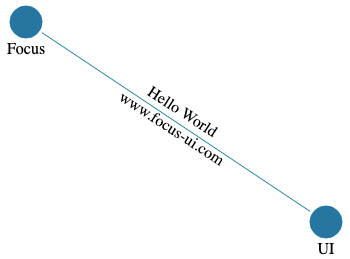

运行结果如下

系统架构

整个系统架构遵循MVP设计模式

数据模型由数据元素和数据容器组成, 是整个架构的核心驱动
视图呈现显示数据模型数据, 以事件的方式监听模型变化
事件交互事件监听器处理用户交互, 操作和修改数据

一个数据模型可以同时驱动多个不同的视图组件, 事件交互一般只需修改模型中的数据, 组件会监听数据变化更新视图

ZObject根类

ZObject是组件库中所有数据元素(Data/Node/Link/...)和视图组件(GView/Grid/Tree/...)的根类, ZObject的方法适用于所有数据和视图组件

以下是ZObject对属性进行增删改查的操作方法

set(key, value)设置对象属性

keystring要设置的属性名
value*要设置的属性值


                     var data = new z.Data({
                         name:"focus-ui"
                     });
                     data.set("version","2.0");
                     data.set({
                         "name": "focus-ui",
                         "version": "2.0"
                     });

get(key)获取对象属性

keystring要获取的属性名

value*获取到的属性值


                     var data = new z.Data({
                          name: "focus-ui",
                          version: 2.0
                     });
                     data.get("name"); //"focus-ui"

remove(key)移除对象属性

keystring要移除的属性名


                     var data = new z.Data({
                          name: "focus-ui",
                          version: 2.0
                     });
                     data.remove("name"); //"focus-ui"

has(key)检查对象是否包含指定的属性

keystring要检查的属性名

resultboolean如果对象包含指定的属性, 返回true, 否则返回false


                     var data = new z.Data({
                          name: "focus-ui",
                          version: 2.0
                     });
                     data.has("name"); //true
                     data.has("city"); //false

gets(keys)获取对象属性集合

keysarray要获取的属性集合, 如果省略则返回所有属性的集合

propertiesobject指定属性的值集合


                     var data = new z.Data({
                          name: "focus-ui",
                          version: 2.0
                     });
                     data.gets(["name","version"]); //{name:"focus-ui","version":2.0}
                     data.gets(); //{name:"focus-ui","version":2.0}

数据模型

数据模型由数据元素Data和容器Provider组成

数据元素Data

数据元素是经过封装的Object对象, 是z.Data及其子类(z.gv.Node/z.gv.Link/...)的对象, 主要包含以下两个功能

存放显示和业务相关的数据, 比如name、image、id等


                    /**
                     * 创建data对象
                     * 此处的new可以省略, Data内部做了处理
                     * 参数为一个object, 是data的初始化参数, 可以省略
                     */
                    var data = new z.Data({
                        name: "focus ui",
                        version: 2.0
                    });

                    /**
                     * 设置data属性,
                     * 可以单个设置, 也可以通过object批量设置
                     */
                    data.set("version", "v2.2");
                    data.set({
                        url: "http://www.focus-ui.com",
                        email: "taozh1982@gmail.com"
                    });

                    /**
                     * 获取data属性&获取data所有属性
                     */
                    console.log(data.get("name"));//"focus ui"
                    console.log(data.gets());//属性object

                    /**
                     * 删除data属性
                     */
                    data.remove("email");

事件派发, 数据属性变化都会dispatch出事件


                    /**
                     * 事件监听器
                     */
                    var listener = function (event) {
                        console.log(event);//{property: "version", new_value: "v1.1", old_value: undefined}
                    };
                    /**
                     * 添加事件监听
                     */
                    data.addChangeListener(listener);

                    /**
                     * 移除事件监听
                     */
                    data.removeChangeListener(listener);

请注意, Data中用于显示的属性名可能会和业务属性冲突(比如type属性), 可以考虑把业务属性作为一个整体对象存储到Data中(比如client:{type:'spine',...})

数据容器Provider

属性容器Provider有两个主要功能

管理Data数据, data的增删改查等操作


                    /**
                     * 创建Provider对象
                     */
                    var provider = new z.Provider();

                    var data1 = new z.Data({name: "data1"});
                    var data2 = new z.Data({name: "data2"});
                    var data3 = new z.Data({name: "data3"});

                    /**
                     * 添加Data对象
                     * 可以添加一个或者通过Array一次添加多个
                     */
                    provider.add(data1);
                    provider.add([data2, data3]);

                    /**
                     * 删除Data对象
                     */
                    provider.remove(data1);

                    /**
                     * 检查是否包含Data对象
                     */
                    console.log(provider.contains(data1));//false
                    console.log(provider.contains(data2));//true

                    /**
                     * 查找Data对象
                     * 可以通过属性/属性集合/回调函数进行查找
                     */
                    provider.find("name", "data2");//data2对象
                    provider.find({name: "data2"});//data2对象
                    provider.find(function (data) {//data3对象
                        return data.get("name") === "data3";
                    });

                    /**
                     * 过滤Data对象
                     * 可以通过属性/属性集合/回调函数进行过滤
                     */
                    provider.filter(function (data) {
                        return data.get("type") === "group"
                    });

                    /**
                     * 返回所有Data对象数组
                     */
                    var arr = provider.toArray();

                    /**
                     * 遍历所有Data数据
                     */
                    provider.each(function (data) {
                        console.log(data.get("name"));
                    });

                    /**
                     * 清除所有Data数据
                     */
                    provider.clear();

事件派发, 模型发生变化时, Provider都会派发出事件, View视图组件会根据这些事件更新视图

事件主要分三类:

provider中data的增删事件, 当向provider添加数据, 删除或清空数据时, provider会派发出事件
provider中data的属性变化事件, 当provider中的data属性发生变化时, provider会派发出事件
provider中data的index顺序变化事件, 当provider中的data顺序发生变化时, provider会派发出事件

对于所有添加到provider的data, provider都添加了data的属性变化事件监听, 当data属性发生变化时, provider会监听到事件, 然后将事件进行转发

这样就不用针对每一个data都添加属性变化事件监听了, 只需要在provider添加即可, 针对大量数据的情况, 这种实现非常方便

派发出的这些事件, 会被view组件监听到, 然后根据具体的事件更新组件


                    /**
                     * provider中data的增删事件
                     */
                    provider.addProviderChangeListener(function (event) {
                        console.log(event);//{type: "add", data: $Data}
                    });

                    /**
                     * provider中data的属性变化事件
                     */
                    provider.addDataChangeListener(function (event) {
                        console.log(event);//{property: "name", new_value: "hello", old_value: "data2", data: $Data}
                    });

                    /**
                     * provider中data的index顺序变化事件
                     */
                    provider.addIndexChangeListener(function (event) {
                        console.log(event);//{data: $Data, new_index: 0, old_index: 1}
                    });

大部分场景下, 数据都是以JSON或者Object对象的格式, 通过组件的setData方法设置的, 组件会解析这些数据, 生成对应的数据模型来驱动视图组件

视图组件

视图组件用于数据的渲染, 不同的组件以不同的方式显示数据, 同一个数据模型可以同时驱动多个相同/不同的视图组件

组件列表

组件库主要包括图形可视化和通用组件两部分

组件	功能描述
图形可视化
GView 文档	基于canvas实现的图形可视化组件, 可以通过Node节点、Link链路、Group分组和Subview子图等图形元素, 实现拓扑图、设备面板图、流程图、组织架构图等
数据列表
Grid	以表格的方式呈现数据
Tree	以树的方式呈现层次数据
TreeGrid	以树表的方式呈现数据, 在表格的基础上添加了树层次功能
ListView	以列表的方式呈现数据
导航
Tabs	选项卡
Menu	菜单
弹窗
Tooltip	信息提示
Popover	弹窗
Notification	通知
Loader	加载面板
Modal	对话框
其他
Collapse	折叠面板
Pagination	分页
表单
z.form.Form	表单管理器用于表单管理(value/status)
z.form.Validator	表单校验器用于表单元素校验

组件创建

调用组件的构造函数以创建组件对象(new关键字可省略)


           //GView
            var gv = z.gv.GView({
                appendTo: "#gvDiv",     //指定组件所在的HTML元素
                data: dataArr,          //设置数据
                label_field: "label"    //设置属性
            });

            //Grid
            var grid =new z.widget.Grid({
                appendTo: "#gridDiv",   //指定组件所在的HTML元素
                columns: [              //设置表格列
                    {name: "#", field: "index"},
                    {name: "Language", field: "language"},
                    {name: "Ratings", field: "ratings"},
                    {name: "Change", field: "change"}
                ]
            });
            grid.setData(dataArray)     //使用setData方法设置数据

通用属性

以下属性适用于大部分视图组件

组件	功能描述
appendTo	组件所在的HTML元素
data	要显示的数据, 也可以通过setData方法进行设置
显示属性
label_field	视图Label标签显示的数据的属性名, 默认为name
交互属性
selectable	视图上的数据是否可选中
checkable	视图上的数据是否可被勾选
hoverable	视图上的数据是否可悬停
expandable	视图上的数据是否可展开

大部分属性既可以在数据元素上设置也可以在组件列表上设置, 数据元素上的优先级大于视图组件上的, 如果元素设置了属性就用元素上的, 如果没有设置就用视图上的

事件交互

视图组件默认提供了基本的选择、单机、双击、勾选等交互功能, 可以通过如下函数监听这些交互事件


            //单击事件
            view.onDataClick(function (evt) {
                console.log("onDataClick", {"data": evt.data.get("name")});
            });

            //双击事件
            view.onDataDblClick(function (evt) {
                console.log("onDataDblClick", {"data": evt.data.get("name")});
            });

            //勾选事件
            view.onCheckChange(function (evt) {
                var checkedArray = view.getChecked();
                var checkDataNameArray = [];
                checkedArray.forEach(function (data) {
                    checkDataNameArray.push(data.get("name"));
                });
                console.log("onCheckChange"+checkDataNameArray.join(","))
            });

            //选择事件
            view.onSelectChange(function (evt) {
                var info = {"type": evt.type};
                var dataArray = evt.data;
                if (dataArray.length > 0) {
                    var dataNames = [];
                    dataArray.forEach(function (d) {
                        dataNames.push(d.get("name"));
                    });
                    info.data = dataNames.join(",");
                }
                console.log("onSelectChange", info);
            });

            //选择批事件
            view.onSelectBatchChange(function () {
                var last = view.getLastSelected();
                var info = {};
                if (last) {
                    info.lastSelect = last.get("name");
                } else {
                    info.lastSelect = "none";
                }
                console.log("onSelectBatchChange", info);
            });

            //展开事件
            view.onExpandChange(function (evt) {
                console.log("onExpandChange", {"data": EventLogUtil.getNames(evt.data), "type": evt.type});
            });

组件接口

视图组件的数据操作、选择、勾选、悬停等功能和事件监听都通过功能接口统一实现

ModelInterface数据操作接口
SelectInterface数据选择功能接口
CheckInterface数据勾选(多选)功能接口
ExpandInterface数据展开/折叠功能接口
HoverInterface数据悬停功能接口
HoverInterfaceLink捆绑/解绑接口(GView)

工具类

为了方便组件使用和前端开发, 系统提供了以下工具类

z.util通用工具类
z.util.color用于color操作
z.util.image用于image操作
z.type用于类型判断
z.dom用于Dom操作
z.dom.event用于Dom事件处理
z.bom用于浏览器Bom操作
z.ajax用于Ajax操作
z.math用于数学计算
z.canvas2d用于canvas 2D绘制

工具类的使用请参考API文档
